Terminación Contráctil en Frío 3M™ QT-II 5637K, 5 kV (100%)
Terminación Contráctil en Frío 3M™ QT-II 5637K, 5 kV (100%)
3M
SKU:5637 K
Precio habitual
$74.89 USD
Precio habitual
Precio de oferta
$74.89 USD
Precio unitario
por
Los gastos de envío se calculan en la pantalla de pago.
⚡Selecciona una variante y consulta el stock de cada variante.
Bajas existencias: quedan 3
No se pudo cargar la disponibilidad de retiro

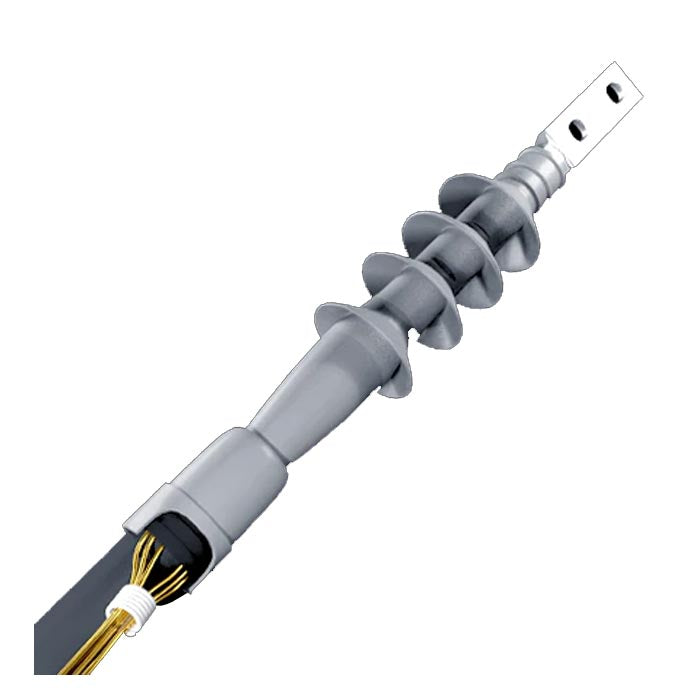

Terminación contráctil en frío para cables apantallados de media tensión en exteriores. Su cuerpo de hule silicón con cuatro faldones integra control de esfuerzo Hi-K y es compatible con pantalla de cinta, alambre y UniShield®. Venta por pieza.
Clase 5, 8 y 15 kV · BIL 110 kV
Ø aislamiento 1.30–1.95 in
Marca: 3M
Serie: QT-II
Modelo: 5637K
Uso exterior
4 faldones
Venta por pieza
Aplicaciones
- 1 Terminación de cables unipolares apantallados de media tensión.
- 2 Instalaciones exteriores en sistemas eléctricos de 5, 8 y 15 kV.
- 3 Cables con pantalla de cinta, pantalla de alambre o construcción UniShield®.
Características
- Sistema contráctil en frío que se ajusta al cable al retirar el núcleo plástico.
- Instalación sin flama, soplete ni herramientas especiales de calentamiento.
- Aislador moldeado de hule silicón con cuatro faldones para uso exterior.
- Control de esfuerzo eléctrico mediante material de alta constante dieléctrica Hi-K.
- Diseño compatible con los requisitos de IEEE Std 48, Clase 1.
Presentación
| Unidad de venta | Pieza |
|---|---|
| Marca | 3M |
| Serie | Cold Shrink QT-II |
| Modelo | 5637K |
| Código de producto | 80610123376 |
| Tipo | Terminación contráctil en frío para exterior |
Especificaciones técnicas
| Clases de tensión | 5, 8 y 15 kV |
|---|---|
| Nivel básico de impulso (BIL) | 110 kV |
| Aplicación | Exterior |
| Número de faldones | 4 |
| Diámetro sobre aislamiento | 1.30–1.95 in (33.0–49.5 mm) |
| Diámetro de cubierta del cable | 1.50–2.40 in (38.1–61.0 mm) |
| Longitud instalada máxima | 13.75 in (349 mm) |
| Compatibilidad de pantalla | Pantalla de cinta, pantalla de alambre y UniShield® |
| Tipo de cable | Un conductor, dieléctrico sólido y apantallado |
| Material | Hule silicón con control de esfuerzo Hi-K |
| Norma | IEEE Std 48, Clase 1 |
| Zapata terminal | No incluida; debe seleccionarse por separado |
Rango de conductor por clase de tensión
| 5 kV, 100% | 1000–2000 kcmil (600–1000 mm²) |
|---|---|
| 5 kV, 133% / 8 kV, 100% | 1000–2000 kcmil (600–1000 mm²) |
| 8 kV, 133% | 800–1750 kcmil (500–850 mm²) |
| 15 kV, 100% | 750–1750 kcmil (400–850 mm²) |
| 15 kV, 133% | 600–1500 kcmil (325–725 mm²) |
La selección final debe realizarse con base en la clase de tensión, el nivel de aislamiento y, principalmente, el diámetro real sobre aislamiento del cable.
