Inserto de Boquilla 35 kV, 200 A – Chardon

Inserto de Boquilla 35 kV, 200 A – Chardon

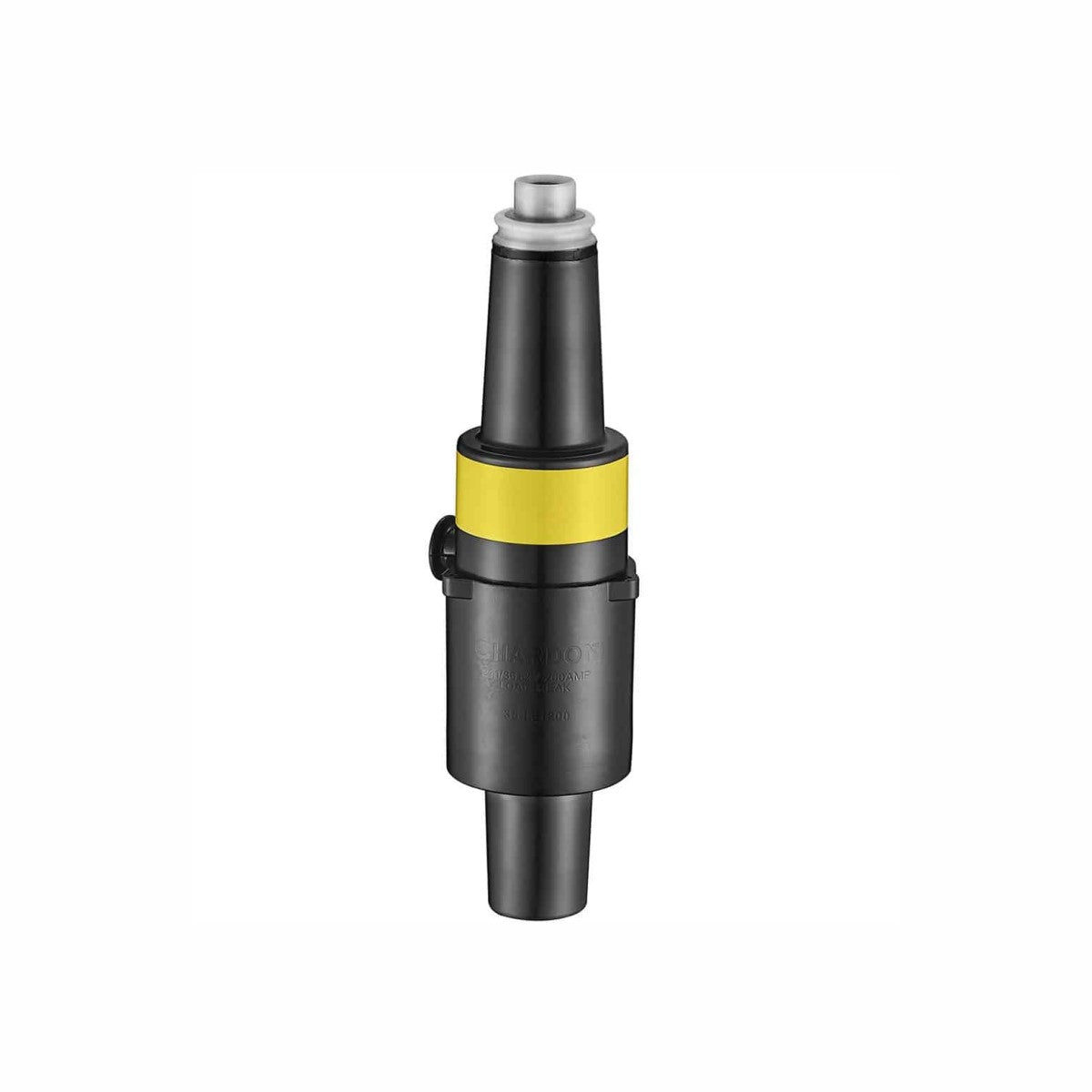

El Bushing Insert 35 kV, 200 A de Chardon es un accesorio clave en sistemas de distribución subterránea de media tensión, diseñado para ser instalado en boquillas tipo interfaz A (estilo universal de 200 A) en transformadores, interruptores y equipos con conexiones tipo loadbreak. Su diseño permite una interconexión segura y desmontable con codos de carga (loadbreak elbows), facilitando pruebas, mantenimiento y seccionamiento sin interrupción total del servicio.

Especificaciones técnicas:

• Marca: Chardon

• Modelo: Inserto de boquilla (Bushing Insert)

• Tensión nominal:

  • 35 kV clase (máx. 21.1 kV a tierra)

• Corriente nominal: 200 A continuo

• Interfaz: Estilo universal 200 A Loadbreak (Interfaz tipo A conforme a IEEE 386)

• Material del cuerpo: Hule EPDM de alta pureza, vulcanizado y probado individualmente

• Perno de contacto: Cobre estañado con resorte de presión

• Diseño:

  • Incluye pin de retención

  • Anillo de eyección visible

  • Opciones con o sin punto capacitivo de prueba

• Normas aplicables: IEEE 386, ANSI C119.4, IEC 60502-4
