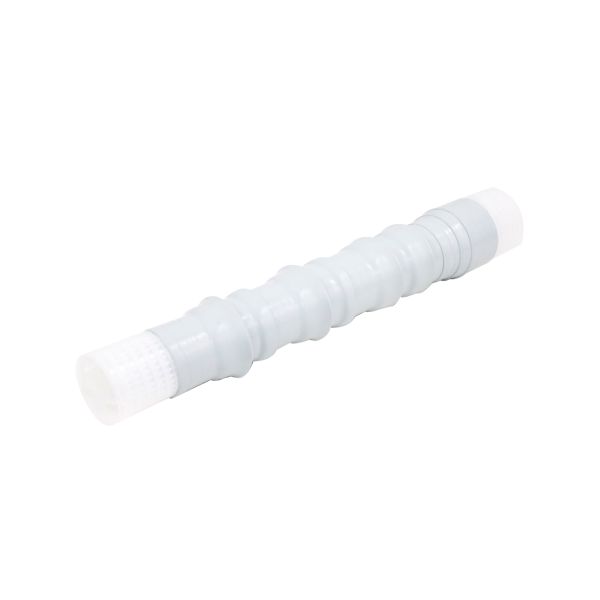

Terminal de Uso Exterior 3M™ QT-II 5693K, 15 kV (100%)
Terminal de Uso Exterior 3M™ QT-II 5693K, 15 kV (100%)
3M
SKU:5693K
Regular price
$97.65 USD
Regular price
$104.71 USD
Sale price
$97.65 USD
Unit price
per
Shipping calculated at checkout.
⚡Selecciona una variante y consulta el stock de cada variante.
Low stock: 1 left
Couldn't load pickup availability
Terminación contráctil en frío para cables apantallados de media tensión en exteriores. Su cuerpo de hule silicón con seis campanas integra control de esfuerzo eléctrico y es compatible con pantalla de cinta, pantalla de alambre y UniShield®.
Clase 15 y 25/28 kV
Ø aislamiento 1.10–1.65 in
Marca: 3M
Serie: QT-II 5690K
Modelo: 5693K
Uso exterior
6 campanas
150 kV BIL
Aplicaciones
- 1 Terminación de cables unipolares apantallados de media tensión.
- 2 Instalaciones exteriores en sistemas eléctricos de 15 y 25/28 kV.
- 3 Cables con pantalla de cinta, pantalla de alambre, cinta sobre alambre o UniShield®.
Características
- Tecnología contráctil en frío con núcleo removible en espiral.
- Cuerpo aislante de hule silicón para aplicaciones en exteriores.
- Diseño con seis campanas para aumentar la distancia de fuga.
- Control de esfuerzo eléctrico de alta constante dieléctrica integrado.
- Clasificación IEEE Std 48, Clase 1.
Presentación
| Unidad de venta | Pieza |
|---|---|
| Marca | 3M |
| Serie | Cold Shrink QT-II 5690K |
| Modelo | 5693K |
| Código 3M | 80610591333 |
| Tipo | Terminación contráctil en frío para exterior |
Especificaciones técnicas
| Clases de tensión | 15 y 25/28 kV |
|---|---|
| Nivel básico de impulso | 150 kV BIL |
| Aplicación | Exterior |
| Número de conductores | 1 |
| Número de campanas | 6 |
| Diámetro sobre aislamiento | 1.10–1.65 in (27.9–41.9 mm) |
| Diámetro de cubierta del cable | 1.30–1.90 in (33.0–48.3 mm) |
| Longitud instalada | 16.5 in (419 mm) |
| Distancia de fuga | 25.75 in (654 mm) |
| Distancia de arco | 17 in (432 mm) |
| Compatibilidad de pantalla | Pantalla de cinta, pantalla de alambre, cinta sobre alambre y UniShield® |
| Material del conductor | Cobre o aluminio |
| Material de la terminación | Hule silicón con control de esfuerzo eléctrico |
| Norma | IEEE Std 48, Clase 1 |
Rango de conductor por clase de tensión
| 15 kV, 100% | 500–750 kcmil |
|---|---|
| 15 kV, 133% | 400–750 kcmil |
| 25/28 kV | 300–500 kcmil |
Selecciona la terminación con base en la tensión, el nivel de aislamiento y, principalmente, el diámetro real sobre aislamiento del cable.
