Terminación Contráctil en Frío 3M™ QT-II 5637K, 5 kV (100%)
Terminación Contráctil en Frío 3M™ QT-II 5637K, 5 kV (100%)
3M
SKU:5637 K
Regular price
$74.89 USD
Regular price
Sale price
$74.89 USD
Unit price
per
Shipping calculated at checkout.
⚡Selecciona una variante y consulta el stock de cada variante.
Low stock: 3 left
Couldn't load pickup availability

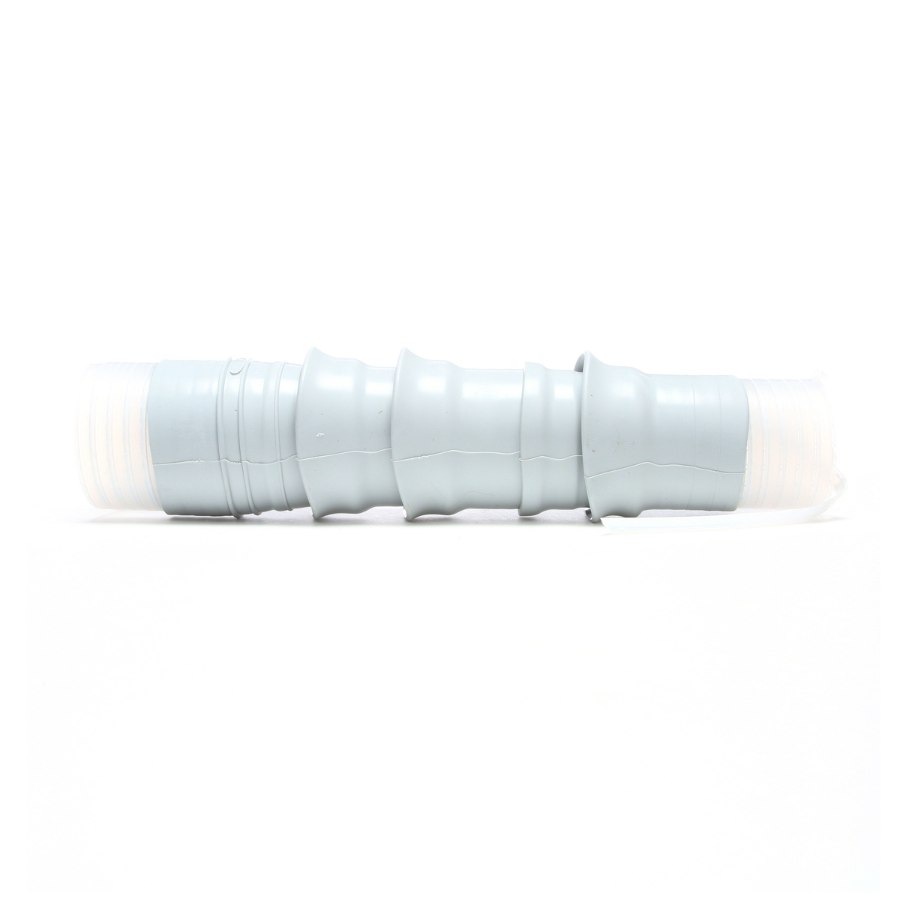

Terminación contráctil en frío para cables apantallados de media tensión en exteriores. Su cuerpo de hule silicón con cuatro faldones integra control de esfuerzo Hi-K y es compatible con pantalla de cinta, alambre y UniShield®. Venta por pieza.
Clase 5, 8 y 15 kV · BIL 110 kV
Ø aislamiento 1.30–1.95 in
Marca: 3M
Serie: QT-II
Modelo: 5637K
Uso exterior
4 faldones
Venta por pieza
Aplicaciones
- 1 Terminación de cables unipolares apantallados de media tensión.
- 2 Instalaciones exteriores en sistemas eléctricos de 5, 8 y 15 kV.
- 3 Cables con pantalla de cinta, pantalla de alambre o construcción UniShield®.
Características
- Sistema contráctil en frío que se ajusta al cable al retirar el núcleo plástico.
- Instalación sin flama, soplete ni herramientas especiales de calentamiento.
- Aislador moldeado de hule silicón con cuatro faldones para uso exterior.
- Control de esfuerzo eléctrico mediante material de alta constante dieléctrica Hi-K.
- Diseño compatible con los requisitos de IEEE Std 48, Clase 1.
Presentación
| Unidad de venta | Pieza |
|---|---|
| Marca | 3M |
| Serie | Cold Shrink QT-II |
| Modelo | 5637K |
| Código de producto | 80610123376 |
| Tipo | Terminación contráctil en frío para exterior |
Especificaciones técnicas
| Clases de tensión | 5, 8 y 15 kV |
|---|---|
| Nivel básico de impulso (BIL) | 110 kV |
| Aplicación | Exterior |
| Número de faldones | 4 |
| Diámetro sobre aislamiento | 1.30–1.95 in (33.0–49.5 mm) |
| Diámetro de cubierta del cable | 1.50–2.40 in (38.1–61.0 mm) |
| Longitud instalada máxima | 13.75 in (349 mm) |
| Compatibilidad de pantalla | Pantalla de cinta, pantalla de alambre y UniShield® |
| Tipo de cable | Un conductor, dieléctrico sólido y apantallado |
| Material | Hule silicón con control de esfuerzo Hi-K |
| Norma | IEEE Std 48, Clase 1 |
| Zapata terminal | No incluida; debe seleccionarse por separado |
Rango de conductor por clase de tensión
| 5 kV, 100% | 1000–2000 kcmil (600–1000 mm²) |
|---|---|
| 5 kV, 133% / 8 kV, 100% | 1000–2000 kcmil (600–1000 mm²) |
| 8 kV, 133% | 800–1750 kcmil (500–850 mm²) |
| 15 kV, 100% | 750–1750 kcmil (400–850 mm²) |
| 15 kV, 133% | 600–1500 kcmil (325–725 mm²) |
La selección final debe realizarse con base en la clase de tensión, el nivel de aislamiento y, principalmente, el diámetro real sobre aislamiento del cable.
