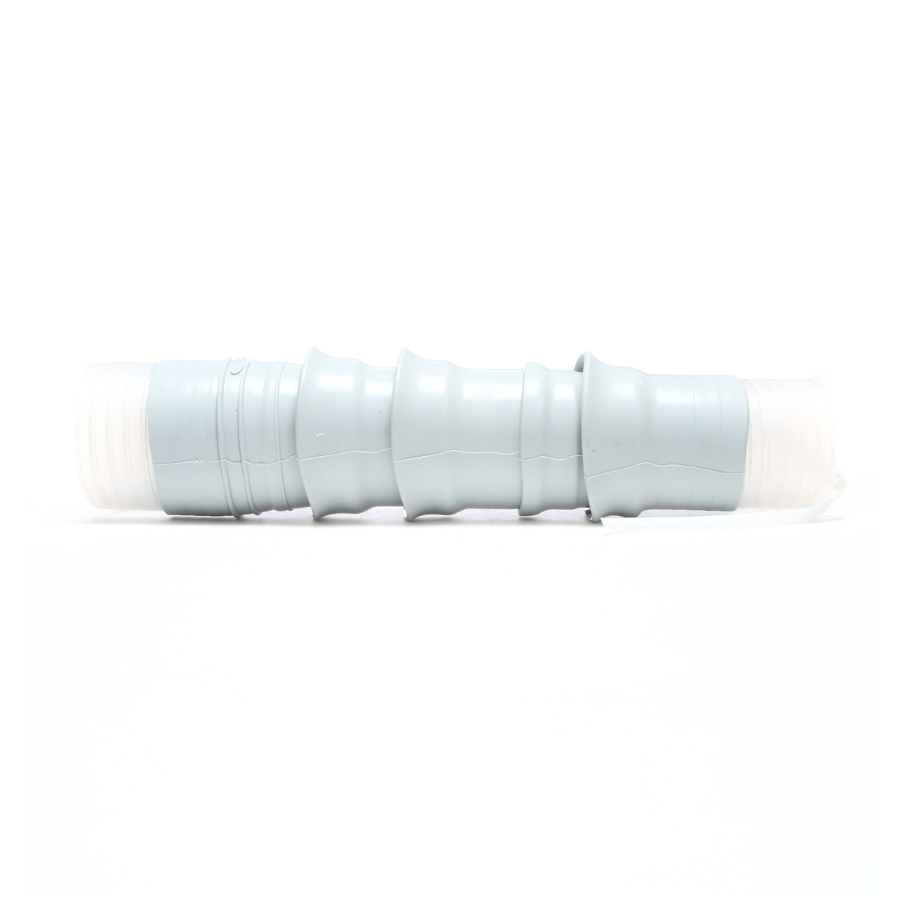

• Terminaciones contráctiles en frío 3M QT-II serie 5690K para cable apantallado de media tensión de 15 a 35 kV
1 1

Terminal Contráctil en Frío Exterior 3M QT-II 35 kV

Terminal Contráctil en Frío Exterior 3M QT-II 35 kV

3M

5696K

$87.59 USD
$87.59 USD
Sale Sold out
Shipping calculated at checkout.

⚡Selecciona una variante y consulta el stock de cada variante.

264 in stock

Terminación contráctil en frío 3M™ QT-II serie 5690K para cables apantallados de media tensión en exteriores. Disponible en tres variantes para seleccionar el rango adecuado de diámetro sobre aislamiento y calibre del conductor.

Clase 15, 25/28 y 35 kV Variantes 5696K · 5697K · 5698K
Marca: 3M Serie: QT-II 5690K Uso exterior 8 faldones 200 kV BIL IEEE Std 48 Clase 1

Aplicaciones

  • 1 Terminación de cables unipolares apantallados de media tensión.
  • 2 Instalaciones exteriores en sistemas eléctricos de 15, 25/28 y 35 kV.
  • 3 Cables con pantalla de cinta, pantalla de alambre, cinta sobre alambre o UniShield®.
Características
  • Tecnología contráctil en frío con núcleo removible en espiral.
  • Cuerpo aislante de hule silicón para aplicaciones expuestas a la intemperie.
  • Diseño exterior con ocho faldones.
  • Compatible con conductores de cobre o aluminio.
  • Clasificación IEEE Std 48, Clase 1, clase 34.5 kV y 200 kV BIL.
Presentación
Unidad de venta Pieza
Marca 3M
Serie Cold Shrink QT-II 5690K
Variantes disponibles 5696K, 5697K y 5698K
Tipo Terminación contráctil en frío para exterior
Especificaciones generales
Clases de tensión compatibles 15, 25/28 y 35 kV
Clase del sistema 34.5 kV
Nivel básico de impulso 200 kV BIL
Aplicación Exterior
Número de conductores 1
Número de faldones 8
Compatibilidad de pantalla Pantalla de cinta, pantalla de alambre, cinta sobre alambre y UniShield®
Material del conductor Cobre o aluminio
Material de la terminación Hule silicón
Norma IEEE Std 48, Clase 1
Comparativo de variantes

Desliza la tabla hacia los lados para consultar todas las variantes.

Variante Código 3M Ø sobre aislamiento Ø de cubierta 15 kV 25/28 kV 35 kV
5696K 80610591358 0.84–1.33 in
(21.3–33.8 mm)		 1.00–1.60 in
(25.4–40.6 mm)		 3/0 AWG–400 kcmil 1/0 AWG–250 kcmil 2 AWG–3/0 AWG
5697K 80610591366 1.10–1.65 in
(27.9–41.9 mm)		 1.30–1.90 in
(33.0–48.3 mm)		 500–750 kcmil 300–500 kcmil 4/0 AWG–400 kcmil
5698K 80610591374 1.30–1.95 in
(33.0–49.5 mm)		 1.50–2.40 in
(38.1–61.0 mm)		 800–1750 kcmil 600–1250 kcmil 500–1000 kcmil

Selecciona la variante principalmente por el diámetro real sobre aislamiento del cable. También verifica la tensión del sistema, el nivel de aislamiento y el calibre del conductor.
