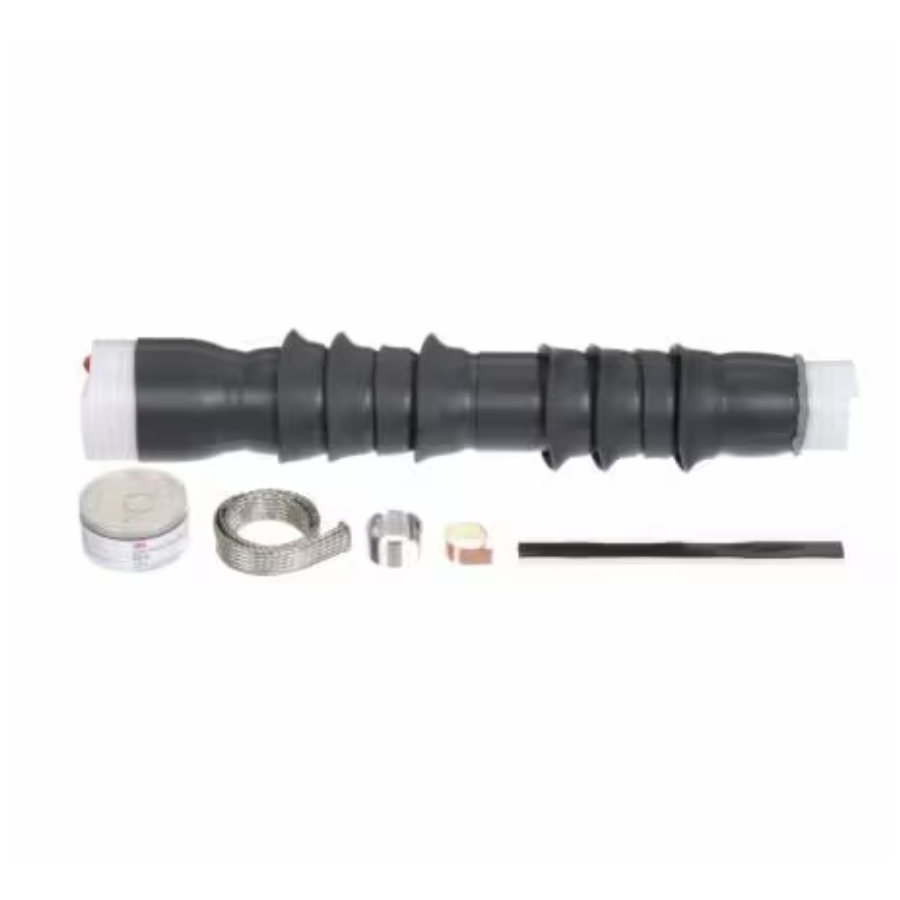

Terminación Contráctil en Frío 3M™ QT-III 7685-S-8-3G, Uso Exterior, Cable Tripolar
Terminación Contráctil en Frío 3M™ QT-III 7685-S-8-3G, Uso Exterior, Cable Tripolar
3M
SKU:7685-S-8
Regular price
$99,999.00 USD
Regular price
Sale price
$99,999.00 USD
Unit price
per
Shipping calculated at checkout.
⚡Selecciona una variante y consulta el stock de cada variante.
Out of stock
Couldn't load pickup availability
Terminación contráctil en frío para cable tripolar apantallado de media tensión en exteriores. Su cuerpo de hule silicón con ocho faldones integra control de esfuerzo eléctrico Hi-K y componentes de sellado para las tres fases.
Clase 15, 25/28 y 35 kV
Ø aislamiento 1.18–1.52 in
Marca: 3M
Serie: QT-III
Modelo: 7685-S-8-3G
Cable tripolar
Uso exterior
8 faldones
Aplicaciones
- 1 Terminación de cables tripolares apantallados de media tensión.
- 2 Instalaciones exteriores en sistemas eléctricos de 15, 25/28 y 35 kV.
- 3 Conductores de cobre o aluminio dentro del rango correspondiente a la tensión y al nivel de aislamiento.
Características
- Tecnología contráctil en frío, sin necesidad de aplicar calor o flama.
- Cuerpo de hule silicón para aplicaciones exteriores.
- Ocho faldones por terminación y nivel básico de impulso de 200 kV BIL.
- Control de esfuerzo eléctrico mediante material de alta constante dieléctrica Hi-K.
- Terminación clasificada conforme a IEEE Std 48, Clase 1.
Presentación
| Unidad de venta | Pieza |
|---|---|
| Marca | 3M |
| Serie | Cold Shrink QT-III 7600-S-3G |
| Modelo | 7685-S-8-3G |
| Código 3M | 80611202872 |
| Configuración | Conjunto para un cable tripolar con tres terminaciones, una por fase |
| Tipo | Terminación contráctil en frío para exterior |
Especificaciones técnicas
| Clases de tensión compatibles | 15, 25/28 y 35 kV |
|---|---|
| Nivel básico de impulso | 200 kV BIL |
| Aplicación | Exterior |
| Número de conductores | 3 |
| Número de faldones | 8 por terminación |
| Diámetro sobre aislamiento | 1.18–1.52 in (30.0–38.6 mm) |
| Diámetro exterior máximo del cable | 4.50 in (114.3 mm) |
| Tipo de cable | Tripolar, dieléctrico sólido y apantallado |
| Tipo de pantalla | Pantalla de cinta |
| Material del conductor | Cobre o aluminio |
| Material de la terminación | Hule silicón con control de esfuerzo Hi-K |
| Norma | IEEE Std 48, Clase 1 |
Rango de conductor por clase de tensión
| 15 kV, 100% | 500–750 kcmil |
|---|---|
| 15 kV, 133% | 500–750 kcmil |
| 25/28 kV, 100% | 350–500 kcmil |
| 25/28 kV, 133% | 250–500 kcmil |
| 35 kV, 100% | 4/0 AWG–500 kcmil |
| 35 kV, 133% | 1/0 AWG–350 kcmil |
El diámetro real sobre aislamiento es el factor final para seleccionar la terminación. Verifica también la tensión y el nivel de aislamiento del cable.
