Terminación Contráctil Ext en Frío 3M™ QT-III 15kV
Terminación Contráctil Ext en Frío 3M™ QT-III 15kV
3M
SKU:7622-S-2
⚡Selecciona una variante y consulta el stock de cada variante.
Out of stock
Couldn't load pickup availability

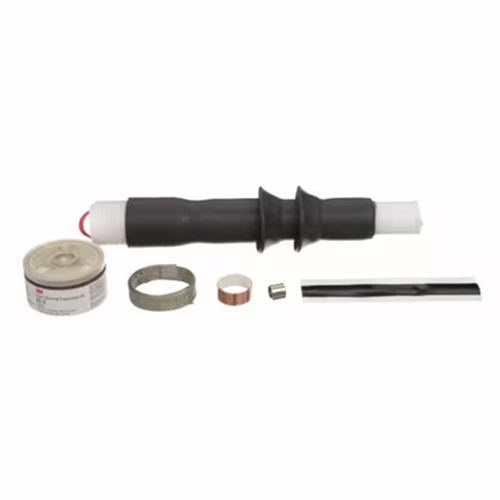

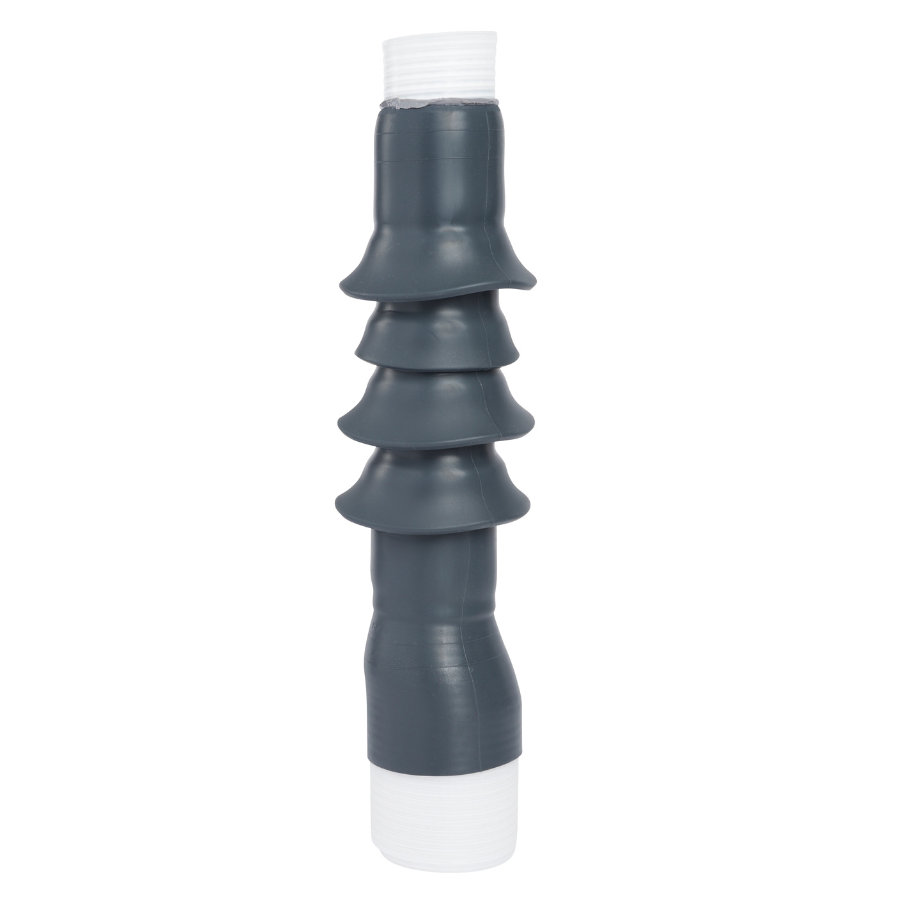

Terminación contráctil en frío para cables apantallados de media tensión en exteriores. Su cuerpo de hule silicón con cuatro faldones integra control de esfuerzo eléctrico Hi-K y es compatible con pantalla de cinta, alambre y UniShield®. Venta por pieza.
Aplicaciones
- 1 Terminación de alimentadores y circuitos con cable unipolar apantallado de media tensión.
- 2 Instalaciones exteriores en sistemas eléctricos de 5, 8, 15 y 25/28 kV.
- 3 Cables con pantalla de cinta, pantalla de alambre o construcción UniShield®.
Características
- Tecnología contráctil en frío para instalación sin flama ni herramientas de calentamiento.
- Cuerpo aislante premoldeado de hule silicón con cuatro faldones para uso exterior.
- Control de esfuerzo eléctrico mediante material de alta constante dieléctrica Hi-K.
- Compuesto de sellado ambiental integrado en la parte superior de la terminación.
- Clasificación de terminación IEEE Std 48, Clase 1.
Presentación
| Unidad de venta | Pieza |
|---|---|
| Marca | 3M |
| Serie | Cold Shrink QT-III |
| Modelo | 7694-S-4 |
| Código de producto | ME900102760 |
| Tipo | Terminación contráctil en frío para exterior |
Especificaciones técnicas
| Clases de tensión compatibles | 5, 8, 15 y 25/28 kV |
|---|---|
| Nivel básico de impulso (BIL) | 150 kV |
| Aplicación | Exterior |
| Número de faldones | 4 |
| Diámetro sobre aislamiento | 0.83–1.53 in (21.1–38.9 mm) |
| Longitud instalada máxima | 12.25 in (311 mm) |
| Compat. de pantalla | Pantalla de cinta, pantalla de alambre y UniShield® |
| Tipo de cable | Unipolar, dieléctrico sólido y apantallado |
| Material | Hule silicón con control de esfuerzo Hi-K |
| Norma | IEEE Std 48, Clase 1 |
| Temperatura de instalación de la familia QT-III | -20 °C a 50 °C |
Rango de conductor por clase de tensión
| 5 kV | 500–750 kcmil |
|---|---|
| 8 kV | 350–700 kcmil |
| 15 kV | 4/0 AWG–500 kcmil (120–240 mm²) |
| 25/28 kV | 2/0 AWG–250 kcmil (70–150 mm²) |
| 35 kV | No corresponde a esta referencia |
La selección final debe realizarse con base en la tensión del sistema, el nivel de aislamiento y, principalmente, el diámetro real sobre aislamiento del cable.
Información pendiente de confirmar
Confirmar qué accesorios se entregan con cada pieza individual. La presentación original del fabricante para cables con pantalla de cinta, alambre o UniShield® contiene materiales para realizar tres terminaciones.
