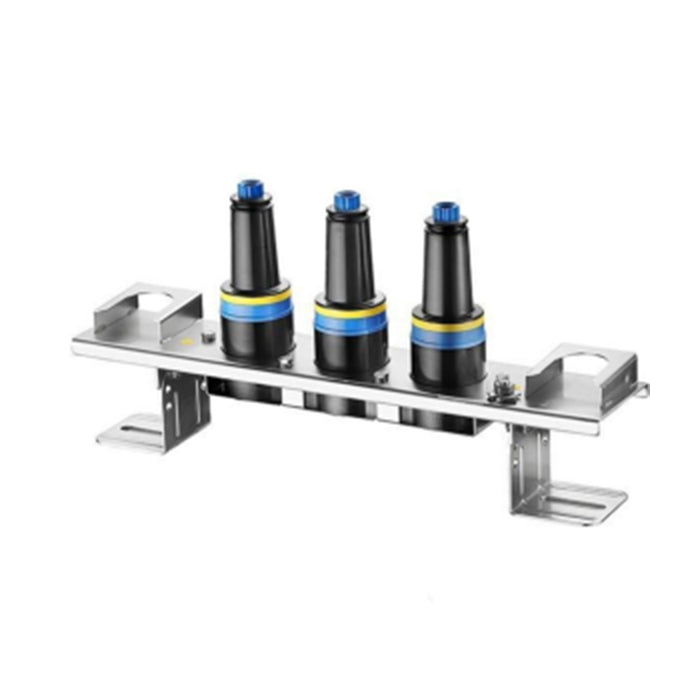

La junta Deadbreak de 600 A para sistemas de 15/25 kV, en configuraciones de 3 y 4 vías, es un accesorio utilizado para interconectar cables de media tensión en redes subterráneas con carga, permitiendo una operación segura, modular y con capacidad de maniobra bajo carga. Fabricada en cuerpo de aluminio con recubrimiento aislante de EPDM, esta junta cumple con los estándares de acoplamiento tipo Deadbreak y se emplea comúnmente en bóvedas, pedestales y equipos de distribución subterránea.

Especificaciones técnicas:

• Tensión nominal:

  • 15/25 kV (Clase 25 kV – 19.2 kV a tierra)

• Corriente nominal: 600 A continuo

• Configuraciones disponibles: 3 vías o 4 vías

• Compatibilidad: Acoplamientos tipo Deadbreak (con cuerpo en T de 600 A)

• Material del cuerpo: Aleación de aluminio fundido

• Aislamiento: EPDM moldeado resistente a rayos UV, ozono y humedad

• Terminales: Placa de conexión con insertos roscados (para cuerpos en T macho)

• Instalación: Montaje directo en estructuras o cajas de empalme

• Normas aplicables:

  • IEEE 386

  • ANSI C119.4

  • NMX-J-169-ANCE

Ventajas:

• Permite interconectar hasta 3 o 4 ramales de alimentación

• Diseño robusto y confiable para uso subterráneo

• Compatible con conectores Deadbreak tipo T (600 A)

• Instalación fácil y segura en equipos de maniobra

• Resistencia mecánica y ambiental en condiciones severas
