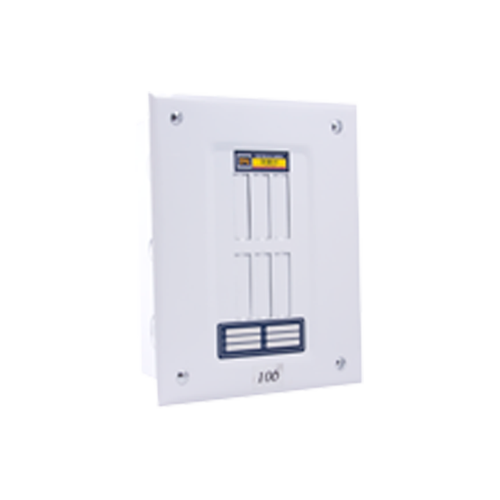

Centro de carga para 8 circuitos STAR

DESCRIPCIÓN Y USO

El Centro de Carga de 8 Circuitos Lligero para Interruptores Termomagnéticos de 3⁄4 Tipo Enchufable, está diseñado para la protección y distribución de cargas monofásicas o bifásicas de baja tensión. Se recomienda para instalaciones residenciales, edificios y aplicaciones comerciales ligeras.

DESCRIPCIÓN GENERAL

No. de circuitos: 8
Corriente Máxima: 100 A
Tensión Nominal: 120V/240V ~
Sistema de alimentación: 1 Fase 2 Hilos o 2 Fases 3 Hilos Frecuencia: 60 Hz
Gabinete fabricado en lámina de acero rolado en frío cal. 22, con tratamiento fosfatizado, acabado en pintura en polvo poliéster, proceso electrostático y color gris o blanco. Tipo NEMA 1 para uso interior.

APLICACIONES

– Su aplicación más común es la de dividir en ocho circuitos independientes la carga de una casa habitación o comercio.

–Protección de circuitos de equipos como aire acondiciona- do, bombas, hornos de microondas, etc.
–Protección para maquinas y equipos que operan con cargas monofásicas o bifásicas.

– Se puede utilizar como tablero de alumbrado de 8 circuitos.
– Se puede utilizar como derivado de un tablero de fuerza.

CARACTERÍSTICAS

— Fondo de 8.90 cm para su fácil colocación en cualquier muro, agilizando su instalación y evitando trabajos adicionales.
— Conectores principales fabricados en aluminio.

— Base aislante transparente fabricada en plásticos (polímero de ingeniería) retardante a la flama y auto extinguible con especificación de la norma UL 94 V2.
— Par de apriete de conductor 5 N.m (50 lb/plg).

– Etiquetas auto adheribles, diagrama de Instalación e identificación del producto.
–Para la protección individual de la carga se utilizan Interruptores Termomagnéticos de 3⁄4” de ancho de 1 polo. No incluidos.

– Póliza de garantía: Un año

NORMAS APLICABLES

–NMX-J–515–ANCE–2008: Equipos de Control y Distribución

–Requisitos generales de Seguridad

– Especificación y métodos de prueba.
