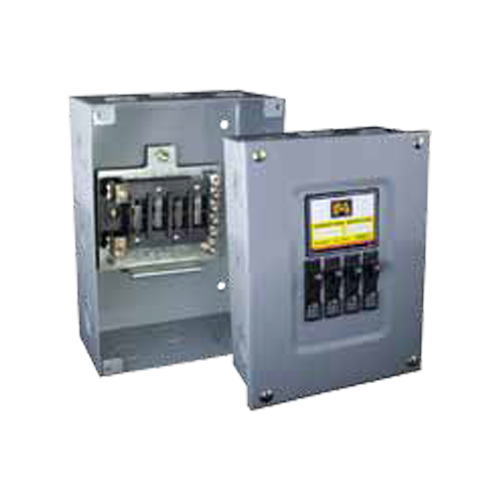

Centro de carga 6 circuitos star para interruptor termomagnéticos de 3⁄4 tipo enchufable - CC106S / CC406SB

ISA

CC106S

Contáctanos por WhatsApp para cotizarte inmediatamente.

Los precios que damos te serán respetados por el distribuidor más cercano.

DESCRIPCIÓN Y USO

El Centro de Carga de 6 Circuitos Star ISA, está diseñado para la protección y distribución de cargas monofásicas (CC106S), bifásicas (CC206S) y trifásicas (CC406S) para baja tensión. Se recomienda para instalaciones residen- ciales, edificios y aplicaciones comerciales ligeras.

DESCRIPCIÓN GENERAL

No. de circuitos: 6
Corriente Máxima: 125 A
Tensión Nominal: 120/ 240 VCA
Sistema de alimentación: 1 Fase – 2 Hilos, 2 Fases – 3 Hilos ó 3 Fases – 4 Hilos.
Frecuencia: 60 Hz
Gabinete fabricado en lámina de acero cal. 18 RF, con tratamiento fosfatizado, con acabado en pintura en polvo poliéster, proceso electrostático, color gris o blanco. Tipo NEMA 1, usos generales.

APLICACIONES

– Su aplicación más común es la de controlar y proteger 2 circuitos trifásicos en un solo tablero (modelo CC406S). – Protección para maquinas y equipos que operan con cargas monofásicas (modelo CC106S), bifásicas (modelo CC206S) o trifásicas (modelo CC406S).

– Se puede utilizar como tablero de alumbrado de 6 circuitos.

CARACTERÍSTICAS

–Único en el mercado que puede ser alimentado en 220 V~ y acepta 2 pastillas de 2 polos.
–Conectores principales fabricado en aluminio y Circuito neutro en acero acabado galvanizado; los conductores son de cobre o aluminio cal. 14 a 6 AWG.

—Discos removibles 1⁄2”, 3⁄4”, 1”.
—Base aislante fabricada en plásticos (polímero de ingenie- ría) retardante a la flama y auto extinguible de acuerdo a UL 94 V2.
—Par de apriete de conductor 4-4.5 N.m (35-40 lb/plg) –Para la protección de las cargas se utilizan Interruptores Termomagnéticos de 3⁄4” de ancho de 1 Polo. No incluidos. –Elevador que permite ajustar la altura de los interruptores termomagnéticos sin importar la profundidad del espacio. –Etiquetas auto adheribles, diagrama de instalación e identificación del producto.
–Póliza de garantia: Un año

NORMAS APLICABLES

–NMX-J–515–ANCE–2008: Equipos de Control y Distribución

–Requisitos generales de Seguridad

– Especificación y métodos de prueba.
