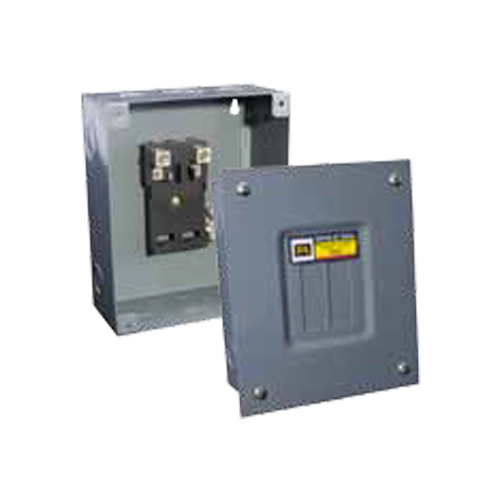

Centro de carga 2 circuitos ligero para interruptor termomagnéticos de 3⁄4 enchufable - CC102EL/CC102SL

ISA

CC102EL

Contáctanos por WhatsApp para cotizarte inmediatamente.

Los precios que damos te serán respetados por el distribuidor más cercano

DESCRIPCIÓN Y USO

El Centro de Carga de 2 Circuitos ligero para Interrupto- res Termomagnéticos de 3⁄4 Tipo Enchufable, está diseña- do para la protección y distribución de cargas monofási- cas o bifásicas de baja tensión. Se recomienda para instalaciones residenciales, edificios y aplicaciones comerciales ligeras.

DESCRIPCIÓN GENERAL

No. de circuitos: 2
Corriente Máxima: 70 A
Tensión Nominal: 120V/240V ~
Sistema de alimentación: 1 Fase 2 Hilos o 2 Fases 3 Hilos Frecuencia: 60 Hz
Gabinete fabricado en lámina de acero rolado en frío cal. 22, con tratamiento fosfatizado, acabado en pintura en polvo poliéster, proceso electrostático y color gris o blanco. Tipo NEMA 1, peso aproximado 6 kg y para uso interior.

APLICACIONES

– Su aplicación más común es la de dividir en dos circuitos independientes la carga de una casa habitación. –Proteger máquinas y equipos que operan con cargas monofásicas o bifásicas.

–Protección de circuitos de equipos como aire acondicionado, bombas, hornos de microondas, etc.
–Protección para maquinas y equipos que operan con cargas bifásicas.

–Ideal para ser utilizado como tablero de alumbrado de 2 circuitos.

CARACTERÍSTICAS

— Fondo de 7.90 cm para su fácil colocación en cualquier muro, agilizando su instalación y evitando trabajos adicionales
— Conectores principales fabricados en aluminio.

— Base aislante transparente fabricada en plásticos (polímero de ingeniería) retardante a la flama y auto extinguible con especificación de la norma UL 94 V2.
— Par de apriete de conductor 4 Nm (35 lb/plg).

– Etiquetas auto adheribles, diagrama de Instalación e identificación del producto.
– Para la protección individual de la carga se utilizan Interruptores Termomagnéticos de 3⁄4” de ancho de 1 o 2 Polos. No incluidos.

– Póliza de garantia: Un año

NORMAS APLICABLES

–NMX-J–515–ANCE–2008: Equipos de Control y Distribución–Requisitos generales de Seguridad– Especificación y métodos de prueba.
